Zamknięta w szafach rozdzielczych aparatura modułowa i pomiarowa jest kluczowa dla bezpiecznej i niezawodnej pracy elektroinstalacji. W artykule przedstawimy najważniejsze informacje na temat wyłączników nadprądowych, wyłączników różnicowoprądowych, rozłączników, styczników, lampek, liczników i innego rodzaju osprzętu.

1. Elementy instalacji odgromowej
2. Rodzaje instalacji odgromowej - pasywna i aktywna
3. Zasada działania instalacji odgromowej - jak działa piorunochron?
4. Co mówią przepisy o ochronie odgromowej?

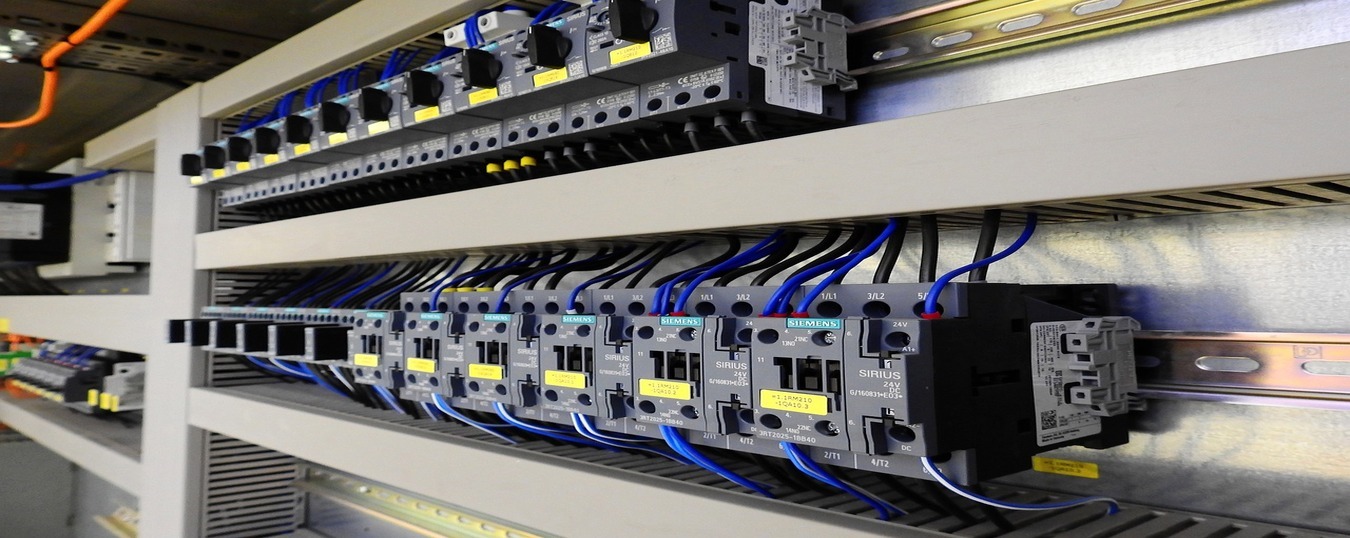

Modułowa aparatura elektryczna to komponenty montowane w tablicy rozdzielczej, zapewniające bezpieczną i niezawodną pracę instalacji elektrycznej. Zadaniem aparatury jest ochrona urządzeń i użytkowników przed skutkami przepięć i zwarć, informowanie o nieprawidłowej pracy maszyn w przemyśle, pomiary zużycia energii oraz sterowanie automatyką czy oświetleniem.

Do najczęściej spotykanych elementów modułowych należą: wyłączniki różnicowoprądowe oraz wyłączniki nadprądowe i selektywne, rozłączniki bezpiecznikowe, ograniczniki mocy, zegary sterujące oraz modułowe lampki sygnalizacyjne.

Do zalet zastosowania rozwiązań modułowych możesz zaliczyć dobrą organizację osprzętu w rozdzielnicy, łatwy montaż oraz serwis, a także efektywniejsze zarządzanie instalacją i wyższy poziom bezpieczeństwa.

Wyłączniki nadprądowe chronią przed skutkami zwarć i przeciążeń, rozłączając obwód w chwili pojawienia się zbyt wysokiego prądu w gałęzi instalacji. Wyłączniki różnicowoprądowe zabezpieczają przed skutkami pojawienia się prądu upływowego.

Profesjonalną aparaturę modułową możesz znaleźć w szerokiej ofercie naszej hurtowni elektrycznej CORPIG. W kolejnych akapitach szerzej przybliżymy działanie dostępnych w asortymencie produktów.

Czym jest elektryczna aparatura modułowa?

Modułowy osprzęt elektroinstalacyjny to wszystkie urządzenia montowane w rozdzielnicy, zapewniające efektywną pracę instalacji. Jakie są ich zadania?

  • Ochrona sprzętu oraz użytkowników przed skutkami przepięć, przeciążeń oraz zwarć, realizowana przez bezpieczniki, rozłączniki izolacyjne, ograniczniki przepięć czy wyłączniki.
  • Informowanie o nieprawidłowościach w pracy maszyn przemysłowych. Służą do tego specjalne lampki sygnalizacyjne instalowane w rozdzielnicy.
  • Sterowanie pracą elementów instalacji elektrycznej poprzez specjalne przekaźniki, automaty schodowe, wyłączniki zmierzchowe czy urządzenia zegarowe.

Do aparatury w technologii modułowej zaliczamy również liczniki energii elektrycznej, służące do pomiarów zużycia prądu oraz różnego rodzaju dzwonki sygnalizacyjne (np. montowane przy wejściu do lokalu). Wśród najpopularniejszego osprzętu modułowego dostępnego w hurtowni CORPIG są produkty marki Legrand, Eaton, Hager, Kanlux oraz Schneider Electric.

Podstawowe rodzaje aparatury modułowej

Do podstawowych rodzajów aparatury zaprojektowanej w architekturze modułowej zaliczamy poniższe rozwiązania elektroinstalacyjne:

Wyłącznik różnicowoprądowy – zapewnia Twojej instalacji ochronę przed porażeniem prądem. Rozłączają obwód w przypadku wykrycia różnicy między prądem wejściowym i wyjściowym.
Wyłącznik nadprądowy – zabezpiecza przed skutkami zwarć w sytuacji przepływu prądu o nadmiarowym natężeniu.
Wyłącznik selektywny – w przypadku awarii wyłączniki selektywne uruchamiają zabezpieczenia, znajdujące się najbliżej miejsca wystąpienia problemu.
Rozłącznik bezpiecznikowy – elementy modułowe należące do tej kategorii rozłączają obwód, gdy wykryją zwarcie poprzez rozgrzanie znajdującego się w ich wnętrzu topiku.
Ogranicznik mocy – produkty automatycznie odcinają dopływ prądu w Twojej instalacji, jeżeli wykryją zbyt duży pobór mocy w chronionej gałęzi obwodu.
Zegar sterujący – służy do programowego sterowania czasowego modułowymi elementami systemów automatyki przemysłowej oraz domowej.
Lampka modułowa – sygnalizuje obecność napięcia w obwodzie przez sygnał świetlny.

W zaawansowanych instalacjach dla przemysłu zastosowanie znajdują również wyłączniki silnikowe, styczniki modułowe oraz szyny łączeniowe, potrzebne do uzbrojenia skrzynki elektrycznej.

Najważniejsze zalety aparatury modułowej

Zastosowanie aparatów modułowych niesie za sobą szereg korzyści zarówno w instalacjach przemysłowych, jak i domowych.
Jakie są najważniejsze zalety aparatury w systemie modułowym?

Organizacja – wszystkie elementy są montowane w jednym miejscu – rozdzielnicy, stanowiącej centralny punkt instalacji.
Łatwy montaż – standaryzacja montażu wyłączników i innych komponentów na znormalizowanej szynie DIN 35 mm znacznie przyspiesza wykonanie instalacji.
Bezpieczeństwo – elementy modułowe zapewniają najwyższy poziom ochrony użytkowników, instalatora oraz urządzeń podłączonych od instalacji.
Zarządzanie – komponenty sterownicze i pomiarowe oraz przełączniki umożliwiają efektywne zarządzanie czasem włączania i wyłączania urządzeń oraz zużyciem energii elektrycznej.
Szybki serwis – standaryzacja wymiarów i modułowa budowa sprawia, że wymiana uszkodzonych elementów w formie wkładek jest szybka i nie wymaga zaawansowanych prac.

Dodajmy, że wybierając rozwiązania w formie modułów elektroinstalacyjnych, zyskujesz również wysoką estetykę wykonania szafy rozdzielczej, co ułatwia późniejszą eksploatację.

Jak działają wyłączniki nadprądowe i różnicowoprądowe?

Wyłączniki różnicowoprądowe, nadprądowe oraz różnicowo-nadprądowe to jedne z najczęściej spotykanych elementów instalacji elektrycznych. Poniżej przedstawiamy ich zasadę działania:

Wyłączniki nadprądowe typu S

Wyłącznik nadmiarowo-prądowy "typu S" charakteryzuje się maksymalnym natężeniem znamionowym normalnej pracy w chronionym obwodzie. Jeżeli jego wartość wzrośnie ponad określony próg, nastąpi natychmiastowe rozwarcie obwodu, co uchroni instalację oraz urządzenia przed skutkami przeciążeń i zwarć – stopieniem izolacji czy pożarem.

Wyłączniki różnicowoprądowe RCD

Zasada działania wyłącznika różnicowoprądowego RCD wynika z istoty pierwszego prawa Kirchhoffa. W chwili pojawienia się w obwodzie prądu upływowego (np. przez przewód PE czy ciało człowieka) suma prądów w przekładniku będzie różna od zera. W efekcie w uzwojeniu wtórnym wyindukuje się siła elektromotoryczna, powodująca przepływ prądu przez cewkę przekaźnika. Gdy wartość prądu przekroczy próg zadziałania RCD, to przekaźnik zostanie otwarty, odłączając zasilanie zabezpieczanego obwodu.

Wyłączniki różnicowo-nadprądowe RCBO

RCBO to właściwie wyłącznik różnicowoprądowy posiadający człon nadmiarowo-prądowy. Jego istota działania łączy w sobie funkcję modułów ochrony różnicowoprądowej oraz nadprądowej.
